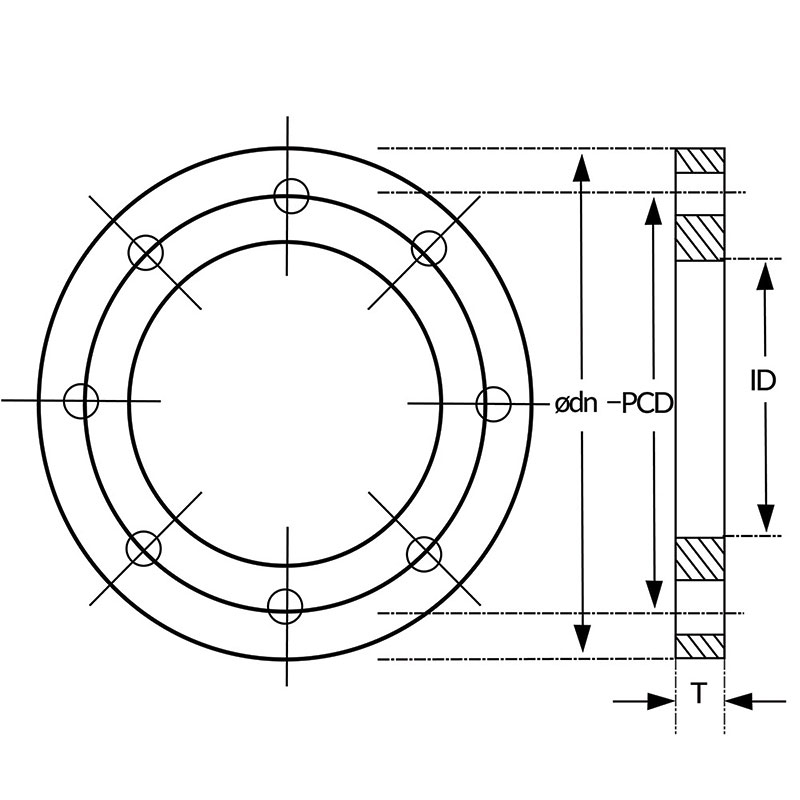

Specs | ⌀dn | PCD | ID | T Galv St | T St. T | Bolt Holes - No X Dia | Bolt |
---|---|---|---|---|---|---|---|
20 | 95 | 67 | 32 | 6 | 6 | 4 x 14 | M12 |
25 | 100 | 73 | 37 | 6 | 6 | 4 x 14 | M12 |
32 | 115 | 83 | 44 | 6 | 6 | 4 x 14 | M12 |
40 | 120 | 87 | 52 | 6 | 6 | 4 x 14 | M12 |
50 | 135 | 98 | 62 | 8 | 8 | 4 x 14 | M12 |
63 | 150 | 114 | 78 | 8 | 8 | 4 x 18 | M16 |
75 | 165 | 127 | 92 | 8 | 8 | 4 x 18 | M16 |
90 | 185 | 146 | 108 | 10 | 8 | 4 x 18 | M16 |
110 | 215 | 178 | 128 | 10 | 8 | 4 x 18 | M16 |
125 | 255 | 210 | 140 | 13 | 8 | 8 x 18 | M16 |
140 | 255 | 210 | 158 | 13 | 10 | 8 x 18 | M16 |
160 | 280 | 235 | 178 | 13 | 10 | 8 x 18 | M16 |
180 | 280 | 235 | 195 | 13 | 10 | 8 x 18 | M16 |
200 | 335 | 292 | 235 | 13 | 12 | 8 x 18 | M16 |
225 | 335 | 292 | 240 | 13 | 12 | 8 x 18 | M16 |
250 | 405 | 356 | 290 | 16 | 12 | 8 x 22 | M20 |
280 | 405 | 356 | 300 | 16 | 12 | 8 x 22 | M20 |
315 | 455 | 406 | 345 | 19 | 16 | 12 x 22 | M20 |
355 | 525 | 470 | 376 | 22 | 16 | 12 x 26 | M24 |
400 | 580 | 521 | 430 | 22 | 20 | 12 x 26 | M24 |
450 | 640 | 584 | 480 | 25 | 20 | 12 x 26 | M24 |
500 | 705 | 641 | 533 | 29 | 25 | 16 x 26 | M24 |
560 | 760 | 699 | 590 | 32 | 25 | 16 x 30 | M27 |
630 | 825 | 756 | 660 | 32 | 32 | 16 x 30 | M27 |
710 | 910 | 845 | 745 | 35 | 32 | 20 x 30 | M27 |
800 | 1060 | 984 | 835 | 41 | 32 | 20 x 36 | M33 |
900 | 1175 | 1092 | 950 | 48 | - | 24 x 36 | M33 |
1000 | 1255 | 1175 | 1035 | 51 | - | 24 x 36 | M33 |
1200 | 1490 | 1410 | 1240 | 60 | - | 32 x 36 | M33 |
1400 | 1700 | 1615 | 1460 | 60 | - | 36 x 36 | M33 |
1600 | 1910 | 1825 | 1660 | 64 | - | 40 x 39 | M36 |
1800 | 2110 | 2019 | 1860 | 73 | - | 44 x 42 | M39 |
2000 | 2345 | 2250 | 2060 | 76 | - | 44 x 42 | M39 |
Specs | ⌀dn | PCD | ID | T Galv St | T St. T | Bolt Holes - No X Dia | Bolt |
---|---|---|---|---|---|---|---|
20 | 95 | 67 | 32 | 6 | - | 4 x 14 | M12 |
25 | 100 | 73 | 37 | 6 | 6 | 4 x 14 | M12 |
32 | 115 | 83 | 44 | 7 | 6 | 4 x 14 | M12 |
40 | 120 | 87 | 52 | 8 | 6 | 4 x 14 | M12 |
50 | 135 | 98 | 62 | 9 | 8 | 4 x 14 | M12 |
63 | 150 | 114 | 78 | 10 | 8 | 4 x 18 | M16 |
75 | 165 | 127 | 92 | 10 | 8 | 4 x 18 | M16 |
90 | 185 | 146 | 108 | 12 | 8 | 4 x 18 | M16 |
110 | 215 | 178 | 128 | 13 | 8 | 8 x 18 | M16 |
125 | 255 | 210 | 140 | 14 | 8 | 8 x 18 | M16 |
140 | 255 | 210 | 158 | 14 | 10 | 8 x 18 | M16 |
160 | 280 | 235 | 178 | 17 | 10 | 8 x 22 | M20 |
180 | 280 | 235 | 195 | 17 | 10 | 8 x 22 | M20 |
200 | 335 | 292 | 235 | 19 | 12 | 8 x 22 | M20 |
225 | 335 | 292 | 240 | 19 | 12 | 8 x 22 | M20 |
250 | 405 | 356 | 290 | 22 | 12 | 12 x 22 | M20 |
280 | 405 | 356 | 300 | 22 | 12 | 12 x 22 | M20 |
315 | 455 | 406 | 345 | 25 | 16 | 12 x 26 | M24 |
355 | 525 | 470 | 376 | 29 | 16 | 12 x 26 | M24 |
400 | 580 | 521 | 430 | 32 | 20 | 12 x 26 | M24 |
450 | 640 | 584 | 480 | 32 | 20 | 16 x 26 | M24 |
500 | 705 | 641 | 533 | 38 | 25 | 16 x 26 | M24 |
560 | 760 | 699 | 590 | 44 | 32 | 16 x 30 | M27 |
630 | 825 | 756 | 660 | 48 | 32 | 16 x 33 | M30 |
710 | 910 | 845 | 745 | 51 | - | 16 x 33 | M30 |
800 | 1060 | 984 | 835 | 54 | - | 20 x 33 | M33 |
900 | 1175 | 1092 | 950 | 64 | - | 24 x 36 | M33 |
1000 | 1255 | 1175 | 1035 | 67 | - | 24 x 39 | M33 |
1200 | 1490 | 1410 | 1240 | 79 | - | 32 x 39 | M36 |
Specs | ⌀dn | PCD | ID | T Galv St | T St. T | Bolt Holes - No X Dia | Bolt |
---|---|---|---|---|---|---|---|
20 | 90 | 60.5 | 32 | 6 | 6 | 4 x 16 | 1/2” |
25 | 98 | 70 | 37 | 8 | 6 | 4 x 16 | 1/2” |
32 | 108 | 79.5 | 44 | 8 | 6 | 4 x 16 | 1/2” |
40 | 117 | 89 | 52 | 8 | 6 | 4 x 16 | 1/2” |
50 | 127 | 98.5 | 62 | 10 | 8 | 4 x 16 | 1/2” |
63 | 152 | 120.5 | 78 | 10 | 8 | 4 x 20 | 5/8” |
75 | 178 | 139.5 | 92 | 10 | 8 | 4 x 20 | 5/8” |
90 | 191 | 152 | 108 | 12 | 8 | 4 x 20 | 5/8” |
110 | 229 | 190.5 | 128 | 12 | 8 | 8 x 20 | 5/8” |
125 | 254 | 216 | 140 | 16 | 8 | 8 x 23 | 3/4” |
140 | 254 | 216 | 158 | 16 | 10 | 8 x 23 | 3/4” |
160 | 279 | 241 | 178 | 16 | 10 | 8 x 23 | 3/4” |
180 | 279 | 241 | 195 | 16 | 10 | 8 x 23 | 3/4” |
200 | 343 | 298.5 | 235 | 20 | 12 | 8 x 23 | 3/4” |
225 | 343 | 298.5 | 240 | 20 | 12 | 8 x 23 | 3/4” |
250 | 406 | 362 | 290 | 20 | 12 | 12 x 26 | 7/8” |
280 | 406 | 362 | 300 | 20 | 12 | 12 x 26 | 7/8” |
315 | 483 | 432 | 345 | 25 | 16 | 12 x 26 | 7/8” |
355 | 535 | 476 | 376 | 28 | 16 | 12 x 29 | 1” |
400 | 600 | 540 | 430 | 32 | 20 | 16 x 29 | 1” |
450 | 635 | 578 | 480 | 36 | 20 | 16 x 32 | 11/8” |
500 | 700 | 635 | 533 | 40 | 25 | 20 x 32 | 11/8” |
560 | 750 | 692 | 590 | 46 | - | 20 x 35 | 11/4” |
630 | 813 | 749 | 660 | 50 | 32 | 20 x 35 | 11/4” |
710 | 927 | 863.5 | 745 | 71 | 32 | 28 x 35 | 11/4” |
800 | 1060 | 978 | 835 | 81 | - | 28 x 41 | 11/2” |
900 | 1170 | 1085.8 | 950 | 90 | - | 32 x 41 | 11/2” |
1000 | 1290 | 1200.2 | 1030 | 90 | - | 36 x 41 | 11/2” |
1200 | 1510 | 1422.5 | 1235 | 108 | - | 44 x 41 | 11/2” |
1400 | 1745 | 1651 | 1460 | 125 | - | 48 x 48 | 13/4” |

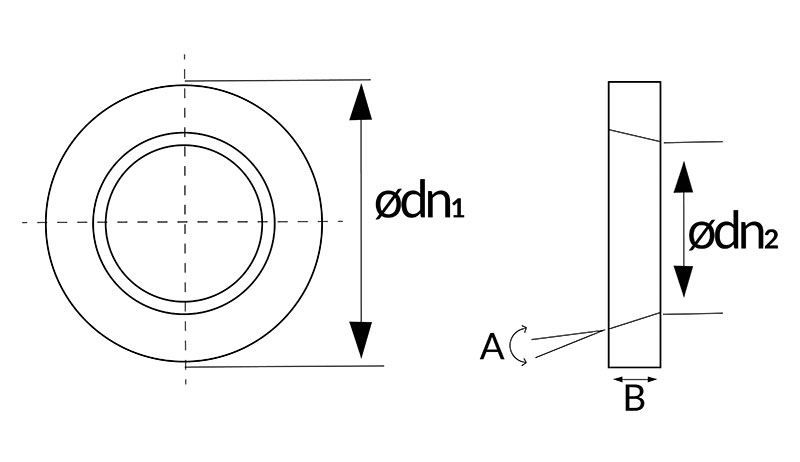

SDR 9 | SDR 11 | ||||||||
---|---|---|---|---|---|---|---|---|---|
NB | Pipe ⌀dn | ⌀dn1 | ⌀dn2 | A | B | ⌀dn1 | ⌀dn2 | A | B |
100 | 110 | 160 | 84 | 30 | 14 | 160 | 89 | 20 | 14 |
125 | 125 | 192 | 96 | 30 | 25 | 192 | 102 | 25 | 25 |
125 | 140 | 192 | 106 | 25 | 25 | 192 | 114 | 20 | 25 |
150 | 160 | 213 | 123 | 30 | 25 | 213 | 130 | 25 | 25 |
200 | 200 | 270 | 154 | 35 | 40 | 270 | 163 | 30 | 40 |
200 | 225 | 270 | 173 | 25 | 40 | 270 | 183 | 25 | 25 |
250 | 250 | 334 | 192 | 30 | 60 | 334 | 203 | 25 | 60 |
250 | 280 | 334 | 215 | 30 | 40 | 334 | 228 | 30 | 30 |
300 | 315 | 380 | 242 | 35 | 60 | 380 | 256 | 30 | 60 |
350 | 355 | 444 | 273 | 25 | 100 | 444 | 289 | 30 | 60 |
400 | 400 | 495 | 308 | 25 | 100 | 492 | 325 | 25 | 100 |
450 | 450 | 545 | 346 | 30 | 100 | 545 | 366 | 25 | 100 |
500 | 500 | 602 | 385 | 30 | 100 | 602 | 407 | 25 | 100 |
600 | 630 | - | - | - | - | 708 | 513 | 20 | 55 |
SDR 13.6 | SDR 17 | ||||||||
---|---|---|---|---|---|---|---|---|---|
NB | Pipe ⌀dn | ⌀dn1 | ⌀dn2 | A | B | ⌀dn1 | ⌀dn2 | A | B |
125 | 125 | 192 | 106 | 25 | 25 | 192 | 110 | 25 | 25 |
125 | 140 | 192 | 106 | 25 | 25 | - | - | - | - |
150 | 160 | 192 | 119 | 15 | 25 | 213 | 141 | 20 | 25 |
200 | 200 | 213 | 136 | 20 | 25 | 270 | 176 | 30 | 25 |
200 | 225 | 270 | 170 | 25 | 40 | - | - | - | - |
250 | 250 | 270 | 191 | 20 | 25 | 334 | 220 | 30 | 30 |
250 | 280 | 334 | 212 | 35 | 30 | 334 | 246 | 20 | 30 |
300 | 315 | 334 | 238 | 25 | 30 | 380 | 277 | 30 | 30 |
350 | 355 | 380 | 268 | 30 | 40 | 444 | 312 | 30 | 40 |
400 | 400 | 444 | 302 | 25 | 60 | 495 | 352 | 30 | 40 |
450 | 450 | 495 | 340 | 30 | 60 | 545 | 396 | 30 | 60 |
500 | 500 | 545 | 382 | 30 | 60 | 602 | 440 | 25 | 50 |
600 | 630 | 602 | 425 | 30 | 50 | - | - | - | - |
700 | 710 | 708 | 535 | 25 | 55 | 812 | 625 | 25 | 100 |
800 | 800 | 812 | 603 | 35 | 100 | 948 | 704 | 30 | 100 |
900 | 1000 | 948 | 680 | 30 | 140 | 1136 | 880 | 30 | 140 |
1000 | 1000 | 1156 | 904 | 30 | 140 | 1136 | 924 | 30 | 100 |
SDR 21 | SDR 26 | ||||||||
---|---|---|---|---|---|---|---|---|---|
NB | Pipe ⌀dn | ⌀dn1 | ⌀dn2 | A | B | ⌀dn1 | ⌀dn2 | A | B |
125 | 125 | 192 | 112 | 20 | 25 | - | - | - | - |
200 | 200 | 270 | 180 | 25 | 25 | 270 | 185 | 25 | 25 |
250 | 250 | 334 | 225 | 25 | 30 | 334 | 231 | 25 | 30 |
SDR 33 | |||||
---|---|---|---|---|---|
NB | Pipe ⌀dn | ⌀dn1 | ⌀dn2 | A | B |
200 | 200 | 270 | 188 | 20 | 25 |
250 | 250 | 334 | 235 | 25 | 30 |
350 | 355 | 444 | 334 | 20 | 40 |
400 | 400 | 495 | 376 | 20 | 40 |
450 | 450 | 545 | 423 | 20 | 40 |
700 | 710 | 812 | 667 | 20 | 60 |
800 | 800 | 948 | 752 | 30 | 60 |
1000 | 1000 | 1136 | 940 | 25 | 100 |
